壓力補償器控制工作原理壓力補償器控制工作原理

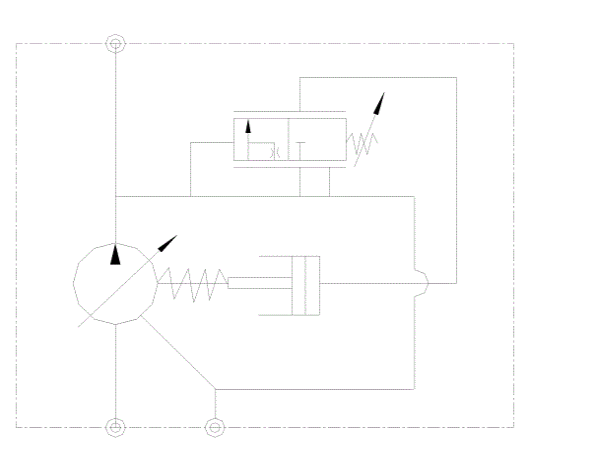

壓力補償器工作原理如圖2所示。 圖2 該補償器包括一個殼體，內含控制閥芯、加載彈簧、端盤和加載彈簧機構。通過調整加載彈簧的預緊力，可以確定泵的設定壓力。 系統壓力（泵出口壓力）作用于控制閥芯的左端，只要系統壓力低于加載彈簧設定值，控制閥芯就被彈簧推向左端，從而使得伺服活塞連接于泵體泄油口,伺服彈簧則把泵保持于全排量。當泵出口壓力升高到設定壓力時，控制閥芯克服彈簧力向右端移動，使伺服活塞連接于泵的壓力進口。該壓力克服伺服彈簧力使伺服活塞移動并減小泵 的斜盤傾角。隨著系統壓力升高斜盤傾角減小從而減小柱塞行程直到泵的輸出流量減小到剛好把系統壓力維持于設定值所需要的流量。 上一篇流量控制閥分類下一篇力士樂柱塞泵問題及解決辦法 |
